El medidor de precisión profesional para sistemas de energía exigentes

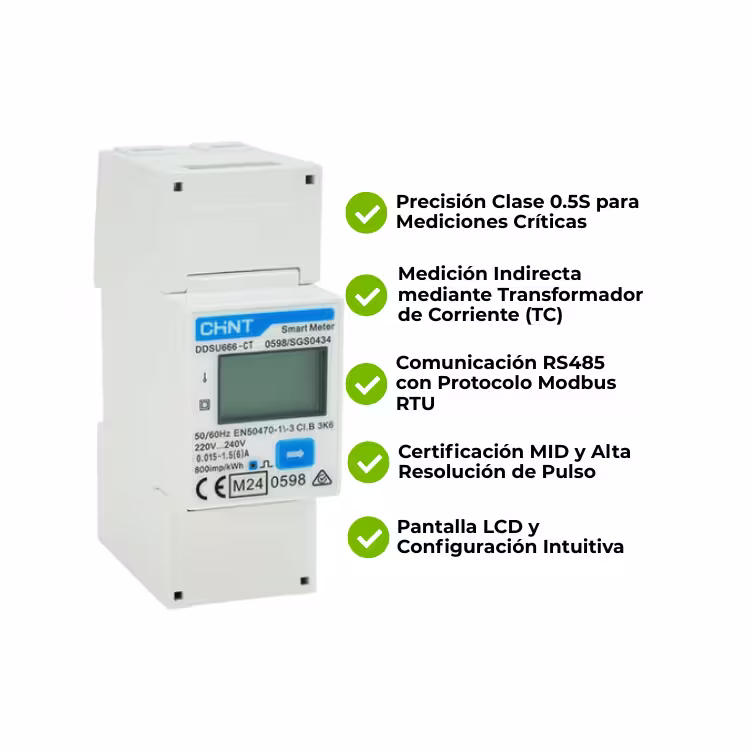

El Smart Meter CHINT DDSU-666 CI.0,5S (CI.C) es un medidor de energía monofásico de alta precisión Clase 0.5S diseñado para medición indirecta mediante transformador de corriente (TC) . Es la solución ideal para instalaciones profesionales donde se requiere una exactitud superior, como sistemas solares fotovoltaicos, control de exportación cero, auditorías energéticas y monitoreo de cargas elevadas .

Fabricado por CHINT, líder mundial en equipos eléctricos y de medición, el DDSU-666-CT destaca por su precisión Clase C/0.5S, su certificación MID para facturación, y su comunicación RS485 Modbus RTU . Al trabajar con transformadores de corriente (TC) externos, puede monitorear instalaciones que superen la capacidad de los medidores directos tradicionales, manteniendo la seguridad y confiabilidad del sistema .

Especificaciones Técnicas

Parámetro	Valor
Modelo	CHINT DDSU-666-CT
Tipo	Medidor de energía monofásico (1P2W) con TC
Tensión nominal (Un)	220...240V AC
Rango de tensión	0.9Un ~ 1.1Un (198...264V AC)
Corriente de entrada (Imin - Iref (Imax))	0.015 - 1.5 (6) A
Clase de precisión	Clase 0.5S / Clase C
Frecuencia	50/60Hz
Constante de pulso	6400 imp/kWh
Comunicación	RS485 Modbus RTU
Baud rate	1200/2400/4800/9600(default)/19200 bps
Pantalla	LCD, 6 dígitos
Montaje	Riel DIN 35mm (2 módulos)
Dimensiones (An × Al × Pr)	36 × 100 × 65.5 mm
Peso	0.22 kg (aprox.)
Temperatura operativa	-25°C a +55°C
Protección	IP20 (para interior)
Certificaciones	CE, UKCA, MID

Características técnicas y comerciales que marcan la diferencia

1. Precisión Clase 0.5S para Medición Superior

Con una clase de precisión 0.5S (Clase C) , este medidor ofrece una exactitud avanzada, ideal para aplicaciones donde la precisión es crítica, como auditorías energéticas, facturación interna y control de exportación cero . Esta clasificación está certificada por la Directiva Europea de Instrumentos de Medición (MID) .

2. Medición Indirecta mediante Transformador de Corriente (TC)

El modelo DDSU-666-CT está diseñado para trabajar con un transformador de corriente externo, permitiendo medir corrientes superiores a las capacidades de un medidor directo y garantizando mayor seguridad en instalaciones con cargas elevadas . El rango de entrada al medidor es de 0.015-1.5(6)A .

3. Comunicación RS485 Modbus RTU

El puerto RS485 con protocolo Modbus RTU permite la integración sencilla con inversores híbridos, sistemas SCADA y plataformas de monitorización . Compatible con marcas como Solis, Deye, Growatt, Huawei, Solax y muchas más . Los parámetros de comunicación son configurables .

4. Certificación MID para Aplicaciones de Facturación

El medidor cuenta con certificación MID (Directiva Europea de Instrumentos de Medición), lo que lo hace apto para aplicaciones de facturación y submedición . La constante de pulso es de 6400 imp/kWh .

5. Pantalla LCD y Configuración Intuitiva

La pantalla LCD muestra en tiempo real los parámetros eléctricos más importantes: kWh totales, importación/exportación de energía, kVArh, kW, VAr, VA, factor de potencia, frecuencia, voltaje y corriente . La configuración se realiza de manera sencilla mediante los botones frontales .

Aplicaciones Recomendadas

Ventajas Competitivas

✅ Precisión Clase 0.5S: Exactitud superior para mediciones críticas
✅ Medición indirecta mediante TC: Seguridad y capacidad para cargas elevadas
✅ RS485 Modbus RTU: Integración con inversores y sistemas SCADA
✅ Certificación MID: Apto para aplicaciones de facturación
✅ Pantalla LCD: Visualización clara de múltiples parámetros eléctricos
✅ Montaje DIN rail: Instalación compacta en tableros eléctricos (2 módulos)
✅ 6400 imp/kWh: Alta resolución de pulso para monitoreo preciso
✅ Configuración protegida: Menú con contraseña para evitar ajustes no autorizados

Preguntas frecuentes

1. ¿Qué diferencia hay entre el DDSU666 y el DDSU666-CT?

El DDSU666-CT es la versión con medición indirecta mediante transformador de corriente (TC) , diseñada para instalaciones con cargas elevadas donde se requiere mayor seguridad. El DDSU666 estándar es de conexión directa hasta 80A .

2. ¿Qué corriente máxima puede medir este medidor?

El medidor en sí recibe una corriente de entrada de 0.015-1.5(6)A . Con un transformador de corriente (TC) adecuado, puede medir corrientes muy superiores, dependiendo de la relación del TC seleccionado.

3. ¿Puedo conectarlo directamente a mi inversor solar?

Sí, el DDSU666-CT se conecta al puerto RS485 del inversor utilizando el protocolo Modbus RTU . Es compatible con marcas como Solis, Deye, Growatt, Huawei, Solax y muchas más .

4. ¿Qué precisión tiene este medidor?

Tiene una precisión Clase 0.5S (Clase C) según las normas EN 50470-1/-3, lo que lo hace ideal para aplicaciones de facturación y auditorías energéticas .

5. ¿Qué parámetros eléctricos mide?

Mide kWh (totales, importación y exportación), kVArh, kW, kVAr, kVA, factor de potencia, frecuencia, voltaje y corriente .

El medidor de precisión para proyectos profesionales

En SOLARPEC sabemos que la medición precisa de la energía es fundamental para el éxito de cualquier sistema solar o de gestión energética. El CHINT DDSU-666 CI.0,5S (CI.C) es la opción ideal para integradores, instaladores y gestores de energía que buscan un medidor de alta precisión, confiable y fácil de integrar con inversores y sistemas de monitorización.
