El transformador de corriente de núcleo partido para medición con equipos estándar de 5A
El Transformador de Corriente Acrel AKH-0.66/K-Φ24 250A/5A es un sensor de corriente de tipo núcleo partido (split-core) diseñado para mediciones precisas en instalaciones eléctricas residenciales, comerciales e industriales . Con una relación de transformación de 250A a 5A, compatible con la mayoría de medidores tradicionales, analizadores de energía y equipos de protección que utilizan entrada de 5A .
Fabricado por Acrel (江苏安科瑞电器制造有限公司), el AKH-0.66/K-Φ24 destaca por su instalación sencilla sin corte de cables, su compatibilidad universal y su robustez para entornos exigentes . Su diseño de núcleo partido con apertura tipo pinza permite su montaje en cables ya existentes, ahorrando tiempo y recursos en proyectos de renovación eléctrica y sistemas fotovoltaicos .
Especificaciones Técnicas
Parámetro | Valor |
Modelo | Acrel AKH-0.66/K-Φ24 |
Tipo | Transformador de corriente (CT) de núcleo partido |
Corriente primaria nominal | 250A |
Corriente secundaria nominal | 5A |
Relación de transformación | 250A / 5A |
Clase de precisión | Clase 1 (más comunes, también disponible Clase 0.5S para modelos de mA) |
Carga nominal (burden) | 1.5VA |
Diámetro interior (Φ) | 24 mm |
Tensión nominal de operación | AC 0.66kV (660V) |
Frecuencia nominal | 50-60Hz |
Temperatura operativa | -30°C a 70°C |
Altitud máxima | ≤3000m |
Cumplimiento normativo | IEC/EN61869-1, IEC/EN61869-2 |
Certificaciones | CE, UL (para modelos específicos) |
Características técnicas y comerciales que marcan la diferencia

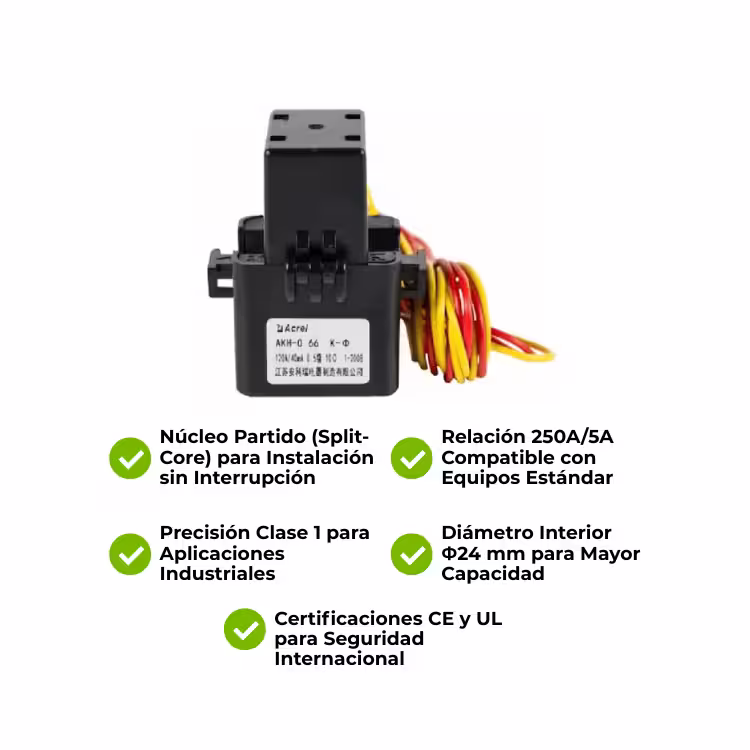

1. Núcleo Partido (Split-Core) para Instalación sin Interrupción
El diseño de núcleo partido tipo pinza permite instalar el transformador alrededor del cable existente sin necesidad de desconectar el suministro eléctrico ni cortar conductores . Esto es especialmente valioso en proyectos de renovación eléctrica, mantenimiento o instalación en sistemas ya en funcionamiento, ahorrando tiempo y costos .
2. Relación 250A/5A Compatible con Equipos Estándar
La relación 250A a 5A es el estándar de la industria, compatible con la mayoría de medidores tradicionales, analizadores de energía, equipos de protección y sistemas industriales . Esto garantiza una lectura estable y exacta incluso en condiciones de alta demanda .
3. Doble Clase de Precisión (Clase 1)
El modelo de 5A ofrece precisión Clase 1 con una carga nominal de 1.5VA para 250-300A, garantizando mediciones confiables en aplicaciones industriales . Para aplicaciones que requieren mayor precisión, existen versiones de Clase 0.5 y Clase 0.5S en modelos de mA .
4. Diámetro Interior de 24 mm para Mayor Capacidad
Con un diámetro interior de Φ24 mm, este transformador puede instalarse en cables de hasta 23.5mm de diámetro exterior , lo que lo hace adecuado para conductores de mayor calibre en aplicaciones comerciales e industriales .
5. Certificación UL y CE para Seguridad Internacional
Fabricado bajo estrictos estándares de calidad, el CT cumple con las normas IEC/EN61869-1 e IEC/EN61869-2 y cuenta con certificación CE y UL (para modelos específicos) , garantizando su conformidad con los requisitos internacionales de seguridad.
Aplicaciones Recomendadas
Sector | Aplicación |
Solar Fotovoltaica | Medición indirecta para inversores solares y control de exportación cero |
Industrial | Monitoreo de cargas y protección de equipos en sistemas trifásicos |
Comercial | Medición y facturación en centros comerciales y edificios |
Auditorías Energéticas | Monitoreo continuo de consumo en procesos productivos |
Renovación Eléctrica | Instalación en proyectos de modernización sin interrumpir el suministro |
Ventajas Competitivas
✅ Instalación sin corte de cables: Núcleo partido tipo pinza
✅ Relación 250A/5A: Estándar de la industria para equipos de 5A
✅ Precisión Clase 1: Mediciones confiables para aplicaciones industriales
✅ Diámetro Φ24 mm: Capacidad para cables de hasta 23.5mm
✅ Certificaciones: CE, UL y conformidad con IEC/EN61869
✅ Carga nominal 1.5VA: Alta capacidad de carga
✅ Compatibilidad universal: Funciona con múltiples marcas de medidores y relés
✅ Ahorro de tiempo y recursos: Instalación rápida sin interrumpir la operación
Preguntas frecuentes
1. ¿Qué corriente máxima puede medir este transformador de corriente?
El CT tiene una corriente primaria nominal de 250A. Puede medir corrientes de hasta 250A de manera continua y su salida es de 5A .
2. ¿Puedo instalarlo sin desconectar el cable eléctrico?
Sí, su diseño de núcleo partido (split-core) permite abrir el transformador, colocarlo alrededor del cable y cerrarlo sin necesidad de cortar el suministro eléctrico . Es ideal para proyectos de renovación sin interrupciones.
3. ¿Es compatible con mi inversor solar o medidor?
Sí, el CT es ampliamente utilizado en sistemas solares fotovoltaicos e industriales . Su salida de 5A es compatible con la mayoría de medidores tradicionales y equipos de protección del mercado .
4. ¿Qué precisión tiene este transformador?
Tiene una precisión Clase 1, que ofrece un margen de error de ±1% en condiciones nominales . Para aplicaciones de mayor precisión, existen versiones de Clase 0.5 y Clase 0.5S en modelos de mA .
5. ¿Cuál es el diámetro interior del CT?
El diámetro interior es de Φ24 mm, lo que permite instalarlo en cables de hasta 23.5 mm de diámetro exterior . Es adecuado para conductores de mayor calibre en aplicaciones comerciales e industriales.
El sensor de corriente preciso para sistemas de 5A
En SOLARPEC sabemos que la medición precisa de la corriente es fundamental para el éxito de cualquier sistema de monitoreo o gestión energética. El CT Acrel AKH-0.66/K-Φ24 250A/5A es la opción ideal para integradores, instaladores y gestores de energía que buscan un sensor confiable, preciso y fácil de instalar, compatible con equipos estándar de 5A.
