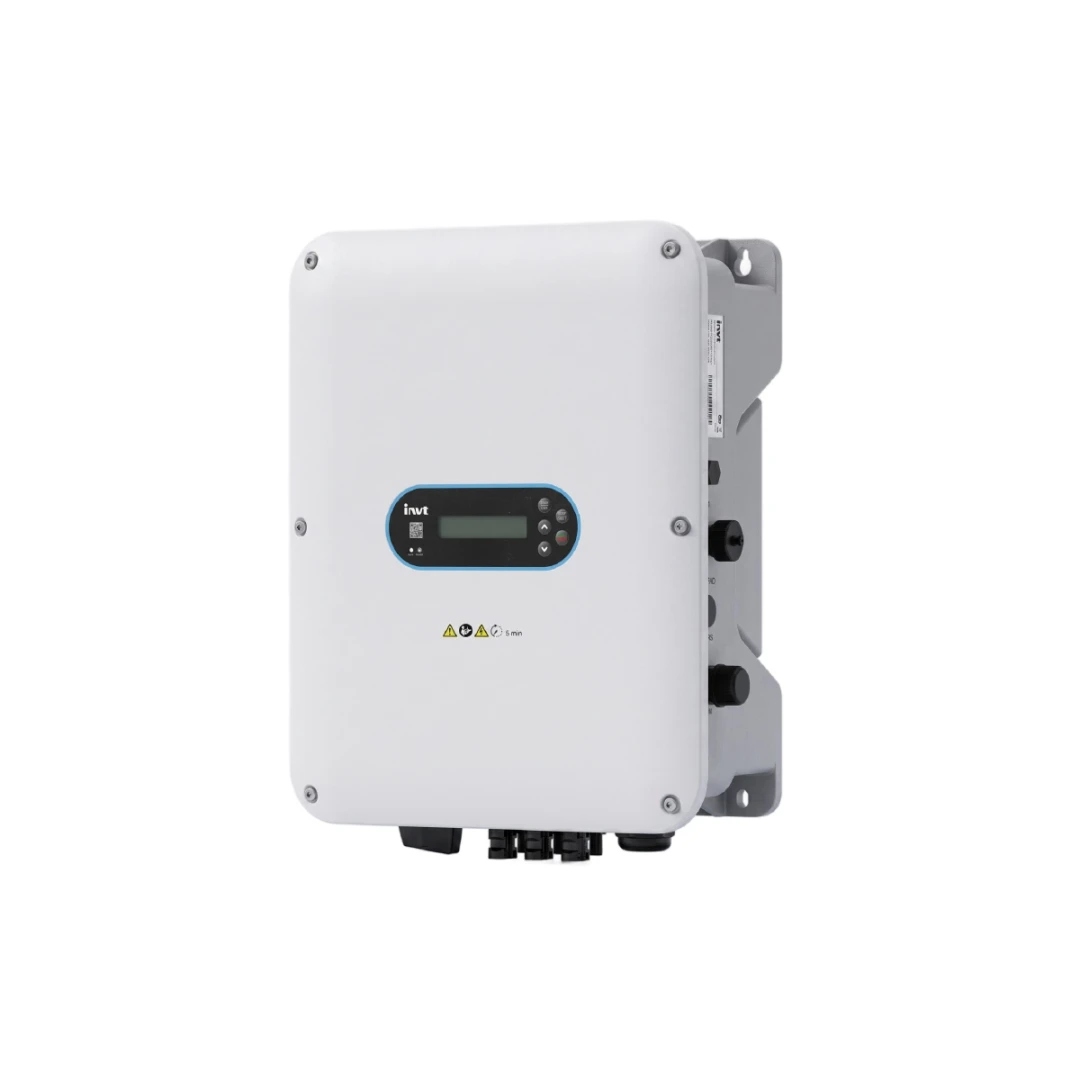

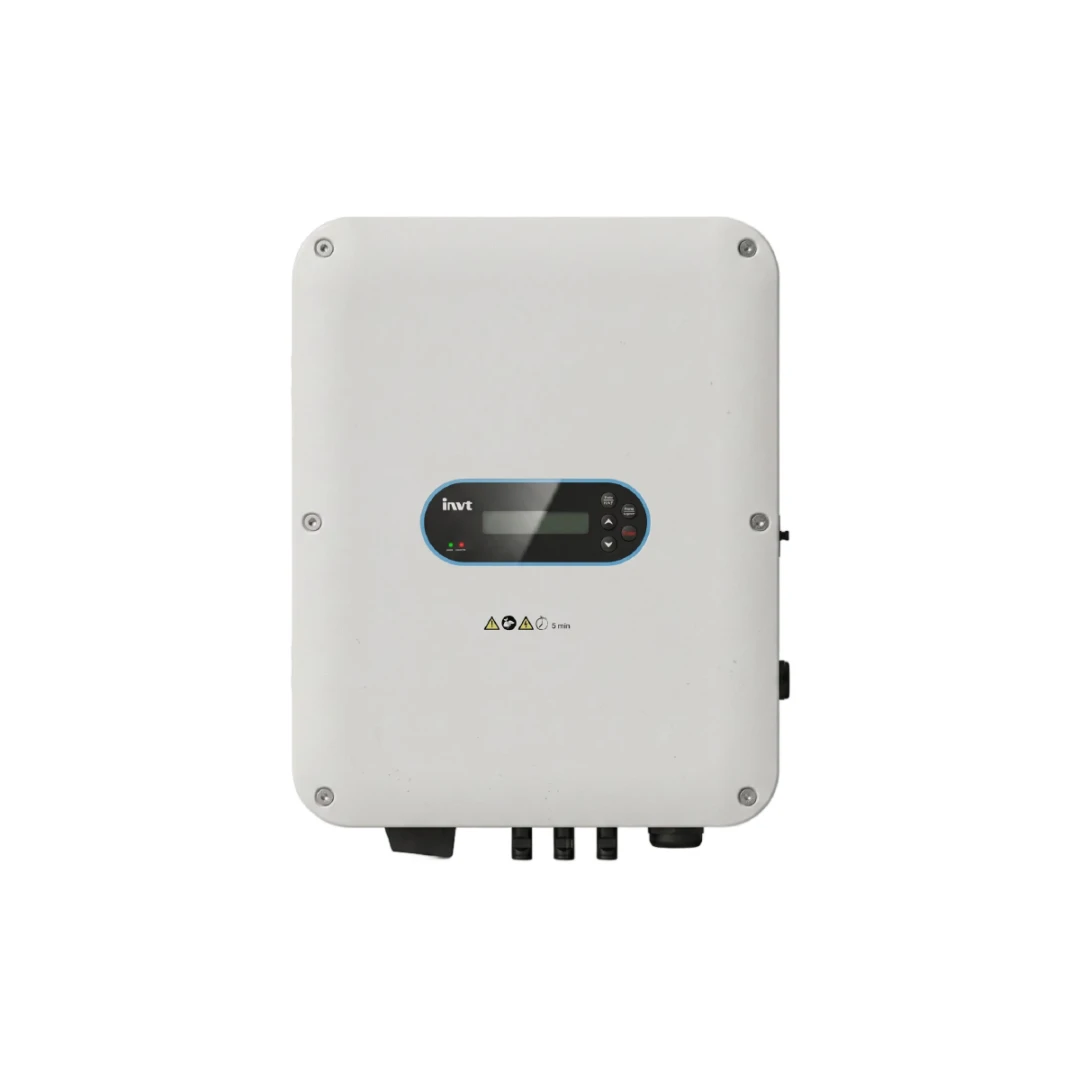

Variador de frecuencia Monofasico/Trifasico INVT SP100-004-4-T-6-S 440V 4kW
El Variador de frecuencia Monofasico/Trifasico INVT SP100-004-4-T-6-S 440V 4kW es un equipo profesional de la serie SP100, diseñado específicamente para el control de motores de bombas de agua en sistemas de bombeo solar fotovoltaico . Con una potencia nominal de 4kW (5.5HP) y alimentación trifásica de 380-440V AC (compatible con redes de 460V), este variador permite el control preciso de la velocidad de motores asíncronos, optimizando el consumo energético y protegiendo los equipos .
La designación "-T" indica que este modelo incluye un módulo de refuerzo (boost) integrado, que permite el arranque a bajos voltajes desde entrada DC (100-900V DC) . Esta característica, combinada con su capacidad de operar con red AC trifásica, ofrece una solución híbrida completa con conmutación automática entre fuentes de energía, ideal para garantizar el suministro continuo de agua las 24 horas del día .
Características Principales
- Potencia 4kW (5.5HP): Adecuado para motores trifásicos de hasta 4kW, ideal para bombas de agua de tamaño mediano, sistemas de riego agrícola y aplicaciones industriales ligeras .
- Alta Tensión de Entrada DC (100-900V): Acepta entrada directa de paneles solares en un rango de 100-900V DC (voltaje MPPT recomendado 570V), permitiendo configuraciones flexibles de paneles en serie para optimizar la captación solar y reducir las pérdidas en el cableado .
- Módulo Boost Integrado (Versión "-T"): La versión con módulo de refuerzo permite el arranque a tensiones reducidas (desde 100V DC), mejorando la operación en condiciones de baja radiación solar y reduciendo el número de paneles necesarios .
- Conmutación Automática entre Fuentes (CC/CA): El variador selecciona automáticamente la fuente óptima según las condiciones de luz solar. Cuando la radiación es suficiente, opera con paneles solares; cuando es débil, conmuta automáticamente a la red eléctrica (o generador), garantizando el suministro continuo de agua .
- Alta Protección IP66: Grado de protección IP66, completamente resistente al polvo y a chorros de agua de alta presión, permitiendo su instalación directamente en exteriores junto al pozo, sin necesidad de gabinetes adicionales .

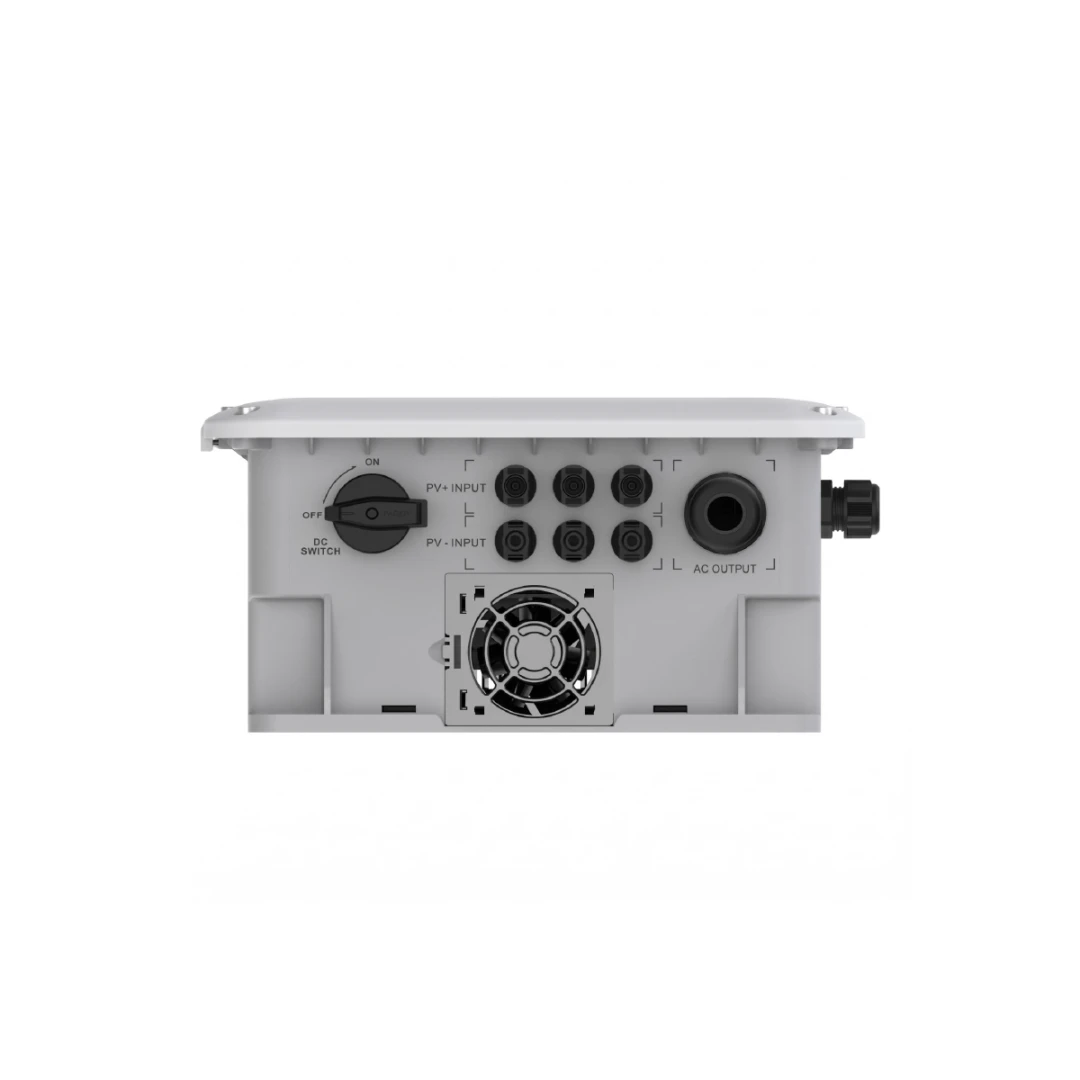

- Alta Integración – Sin Gabinete Adicional: El SP100 integra en su interior disyuntor CC (DC switch), fusible, protector de sobretensiones (SPD) y busbar, eliminando la necesidad de una costosa caja combinadora externa .
- Pantalla LCD Integrada: Interfaz local para configuración, monitorización de parámetros y visualización de consumo de energía AC/DC en tiempo real, con información más rica que los displays tradicionales .
- Monitorización Remota IoT: Compatible con módulos opcionales 4G o WiFi para supervisión remota del sistema de bombeo a través de plataforma en la nube, con visualización de estado, alarmas y control remoto .
- Protección de Depósito Lleno (Full-water signal): Función integrada que permite conectar un sensor de nivel para detener automáticamente la bomba cuando el tanque alcanza su capacidad máxima, evitando desbordamientos .
- Excelente Rendimiento con Cableado Largo: Soporta hasta 200 metros de longitud de cable entre el variador y el motor sin necesidad de reactor de salida, ideal para instalaciones donde la bomba está alejada del equipo de control .
- Algoritmo MPPT Eficiente: Tecnología de seguimiento del punto de máxima potencia con eficiencia del 99%, asegurando una alta eficiencia energética y mayor caudal de agua .
Especificaciones Técnicas
Parámetro | Detalle |
Modelo | Variador de frecuencia Monofasico/Trifasico INVT SP100-004-4-T-6-S 440V 4kW |
Potencia Nominal | 4 kW (5.5 HP) |
Alimentación AC | 3 fases 380-440V AC (-15% ~ +10%) 47-63Hz |
Alimentación DC (PV) | 100 – 900 V DC (con boost integrado) |
Tensión de Arranque DC | 100 V |
Rango Tensión DC Recomendado | 100 – 850 V |
Corriente Entrada AC | 13.5 A |
Corriente Máx. DC Entrada | 15-16.5 A |
Corriente Salida (3PH) | 9.5 A |
Frecuencia de Salida | 0 – 400 Hz |
Control | Sensorless Vector Control (SVC) / V/F |
Disipación Térmica (carga completa) | 124 W |
Disipación Térmica (standby) | 13 W |
Flujo de Aire | 49.5 m³/h (29.1 CFM) |
Longitud Máx. Cable Motor | 200 m |
Capacidad de Sobrecarga | 120% / 60s, 150% / 10s |
Protección | IP66 |
Refrigeración | Natural (sin ventilador) |
Temperatura Operativa | -10°C ~ +60°C (derating >45°C) |
Altitud Máxima | 1000m (derating >1000m) |
Dimensiones (An × Al × F) | 298 × 372 × 150 mm (Frame A3) |
Peso | 5.0 kg (aprox.) |
Sección Cable AC (R,S,T,U,V,W,PE) | 2.5 mm² |
Sección Cable PV (PV+, PV-) | 2.5 mm² por grupo |
Comunicación | RS485, Modbus RTU, IoT (4G/WiFi opcional) |
Protecciones Integradas | DC switch, fusible, SPD, busbar, combinador CC |
Selección de Protecciones (Referencia)
Componente | Valor Recomendado |
Interruptor Automático (Disyuntor) | 20 A |
Fusible de Acción Rápida | 20 A |
Contactor | 18 A |
Nota: Los valores de la tabla son referenciales y pueden variar según las condiciones específicas de la instalación.
Configuración Recomendada de Paneles Solares
Para el modelo SP100-004-4-T-6-S, con su amplio rango de entrada DC de 100-900V y módulo boost integrado, se recomienda la siguiente configuración de paneles solares para una operación óptima:
Potencia Panel | Configuración | N° de paneles | Tensión Total (Vmp) |
400W (Vmp~37V) | 10-12 paneles en serie × 1 string | 10-12 paneles | 370-444V |
450W (Vmp~41V) | 9-11 paneles en serie × 1 string | 9-11 paneles | 369-451V |
540W (Vmp~49V) | 8-10 paneles en serie × 1 string | 8-10 paneles | 392-490V |
*Importante: La tensión de circuito abierto total (Voc total) debe mantenerse por debajo de los 900V DC. La versión "-T" con módulo boost permite el arranque a tensiones reducidas (desde 100V DC), ampliando las opciones de configuración .*
Aplicaciones
Paneles solares para empresas
Ideal para sistemas de bombeo solar agrícola, riego por goteo, bombeo de pozos y sistemas de agua potable en zonas rurales . El variador puede conectarse directamente a paneles solares, arrancando automáticamente cuando hay suficiente radiación solar y deteniéndose al anochecer, sin necesidad de baterías ni controladores complejos. Gracias a su protección IP66 y componentes integrados, puede instalarse directamente en el campo, junto al pozo, sin necesidad de gabinetes adicionales .
Paneles solares para casa
Perfecto para viviendas rurales, fincas o propiedades aisladas que requieren sistemas de bombeo de agua para consumo doméstico, jardines o pequeños huertos. Su capacidad de operar con energía solar lo hace ideal para propiedades sin acceso a la red eléctrica, y la conmutación automática a red garantiza suministro continuo incluso en días nublados .
Sistemas de Bombeo Industrial
Aplicable en plantas de tratamiento de agua, sistemas de elevación de agua, llenado de tanques elevados y sistemas de presión constante para pequeñas comunidades rurales.
Tipos de Operación
El variador SP100 puede configurarse en diferentes modos de operación :
- Modo Híbrido con Conmutación Automática: Selecciona automáticamente la fuente óptima según la radiación solar. Cuando la luz solar es suficiente, opera con paneles solares; cuando es débil, conmuta a CA. Todo el proceso de detección y conmutación es automático.
- Modo PV puro (Off-Grid): Alimentado exclusivamente por paneles solares, arranca automáticamente con la luz solar y se detiene al anochecer.
- Modo Fijo con Red: Operación como variador de frecuencia estándar alimentado por red AC trifásica 380-440V.
- Modo Forzado a Red (Forcibly switch to power frequency): Permite cambiar forzadamente al modo de alimentación por red cuando sea necesario .
Protecciones Especializadas para Bombeo
El SP100 incorpora funciones específicas para aplicaciones de bombeo de agua :
- Full-water signal (Protección de depósito lleno): Detiene la bomba cuando el tanque alcanza su capacidad máxima, evitando desbordamientos.
- Dry pumping prevention (Protección contra funcionamiento en seco): Detecta la condición de falta de agua y detiene la bomba automáticamente para evitar daños.
- Weak-light protection: Notifica cuando la radiación solar es insuficiente, permitiendo la conmutación automática a red.
Ventajas del Variador INVT SP100-004-4-T-6-S
- Módulo Boost Integrado – Menos Paneles, Más Ahorro: Esta característica permite el arranque a bajos voltajes (desde 100V DC), reduciendo el número de paneles solares necesarios y mejorando la operación en condiciones de baja radiación .
- Conmutación Automática – Agua Disponible 24/7: A diferencia de los variadores solares convencionales, este modelo selecciona automáticamente la mejor fuente de energía, garantizando el suministro continuo de agua incluso de noche o en días nublados .
- Alta Protección IP66 – Instalación Directa en Exteriores: Este equipo puede instalarse directamente junto al pozo, sin necesidad de gabinetes adicionales, resistiendo polvo, lluvia y chorros de agua a presión .
- Alta Integración – Menor Costo de Instalación: El SP100 integra DC switch, fusible, SPD y busbar, eliminando la necesidad de una costosa caja combinadora externa .
- Monitorización Remota IoT: Compatible con módulo IoT opcional (4G/WiFi) para supervisión remota del sistema de bombeo a través de la nube .
- Excelente Rendimiento con Cableado Largo: Soporta hasta 200 metros de distancia entre el variador y el motor sin necesidad de reactor de salida .
- Algoritmo MPPT Eficiente (99%): Tecnología MPPT madura y eficiente que asegura una alta eficiencia energética, mayor caudal de agua y menor tasa de fallos .
- Refrigeración Natural: El diseño sin ventilador elimina el ruido, reduce el mantenimiento y aumenta la fiabilidad en ambientes con polvo .
¿Por qué comprar este producto en SOLARPEC?
En SOLARPEC seleccionamos los mejores componentes para garantizar la máxima eficiencia y durabilidad de tus sistemas de bombeo solar.
- Marca Reconocida Globalmente: INVT es una marca líder en variadores de frecuencia con presencia global, reconocida por su calidad y fiabilidad en aplicaciones de bombeo solar .
- Módulo Boost Integrado – Máxima Flexibilidad: La versión "-T" incluye el módulo de refuerzo que permite trabajar con configuraciones flexibles de paneles solares y arrancar en condiciones de baja radiación.
- Conmutación Automática – Agua Garantizada 24/7: La capacidad de operar con entrada solar y de red simultáneamente garantiza el suministro continuo de agua .
- Alta Tensión de Entrada 900V – Instalación Eficiente: Diseñado para trabajar con tensiones de entrada de hasta 900V DC, ideal para configuraciones con múltiples paneles en serie y para reducir pérdidas en el cableado.
- Alta Protección IP66 – Instalación Directa en Exteriores: Ideal para instalaciones junto al pozo, sin necesidad de gabinetes adicionales, reduciendo costos y simplificando la instalación.
- Alta Integración – Instalación Simplificada y Económica: Al integrar componentes como DC switch, fusibles, SPD y busbar, eliminamos la necesidad de una caja combinadora externa .
- Calidad y Confiabilidad Certificada: La serie SP100 ha sido sometida a rigurosas pruebas y validada en múltiples aplicaciones de bombeo en todo el mundo .
- Monitorización Remota IoT: Te asesoramos en la instalación del módulo IoT opcional (4G/WiFi) para supervisión remota del sistema de bombeo a través de la nube .
- Asesoría Técnica Especializada: Nuestros ingenieros te ayudan en la configuración de parámetros, puesta en marcha y optimización del sistema de bombeo.
- Soporte Post-Venta: Contamos con técnicos capacitados en equipos INVT para resolver cualquier duda durante la instalación o el uso del equipo.
¿Listo para implementar un sistema de bombeo solar de 4kW en alta tensión con conmutación automática? El Variador INVT SP100-004-4-T-6-S es la solución profesional para aplicaciones de bombeo, riego agrícola y abastecimiento de agua. Contáctanos y te asesoramos para diseñar el sistema completo según tus necesidades.
