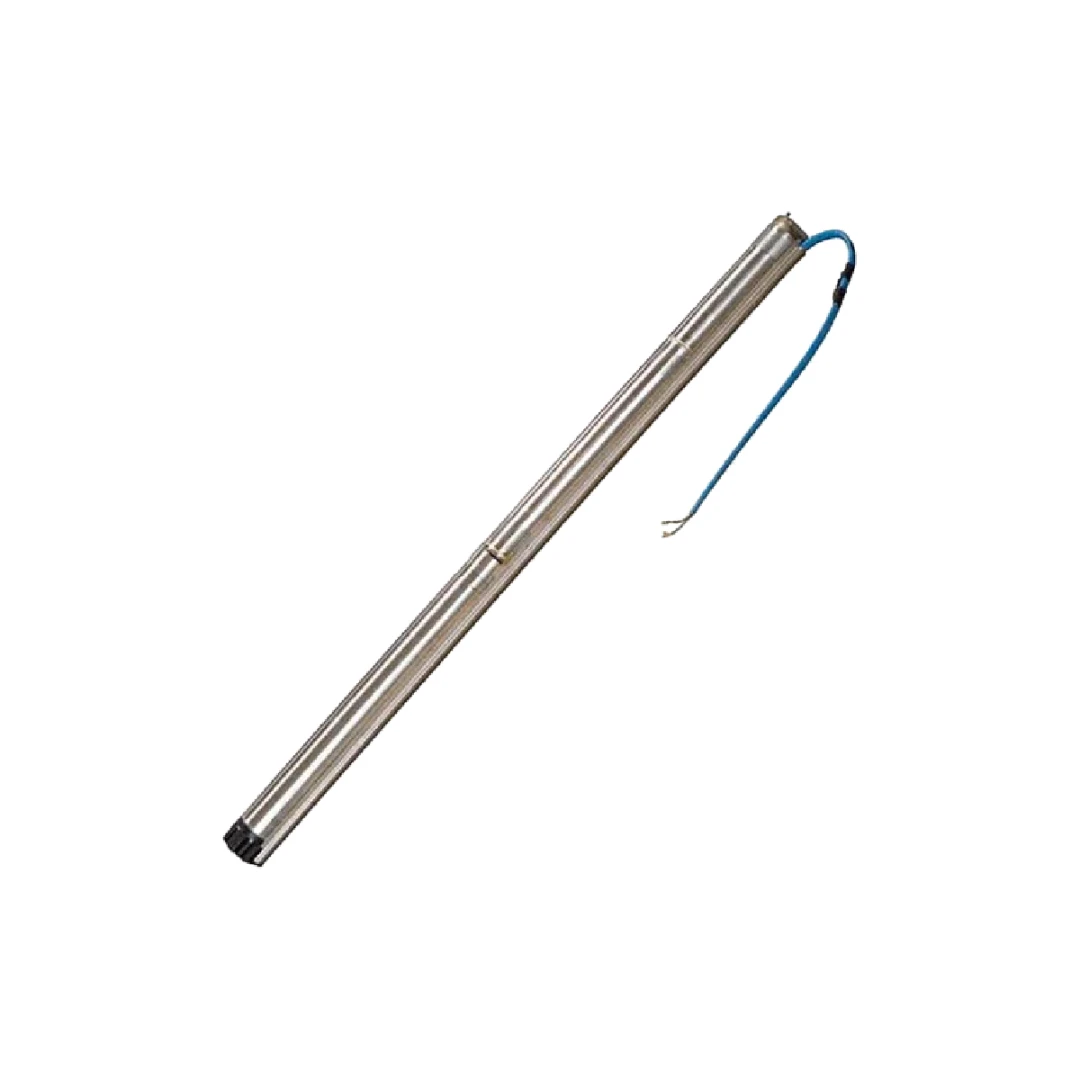

Bomba Sumergible GRUNDFOS SQFlex 25 SQF-3
La Bomba Sumergible GRUNDFOS SQFlex 25 SQF-3 es un equipo centrífugo de la reconocida serie SQFlex de Grundfos, diseñada específicamente para sistemas de bombeo de agua alimentados por energías renovables, principalmente energía solar fotovoltaica . Con una potencia máxima de 1400W y un rango de tensión de operación de 30 a 300 VDC (y también compatible con 90-240 VAC), esta bomba centrífuga es la solución ideal para aplicaciones que requieren caudales muy elevados (hasta 40 GPM) con alturas reducidas (hasta 50 pies / 15 metros) .
La serie SQFlex se caracteriza por su alta eficiencia y su capacidad de operar directamente con paneles solares, sin necesidad de baterías ni controladores complejos. Su motor de imanes permanentes (MSF 3) de 1400W incorpora un avanzado sistema de protección (contra marcha en seco, sobrecargas, sobretensiones y sobretemperatura) y la función MPPT (Maximum Power Point Tracking) integrada, que optimiza continuamente el punto de operación de la bomba según la radiación solar disponible .
Aplicaciones
La bomba SQFlex 25 SQF-3 está diseñada para operar en aplicaciones que requieren grandes volúmenes de agua a baja presión:
- Paneles solares para empresas: Ideal para sistemas de riego agrícola de baja altura, abastecimiento de agua para ganado, transferencia de agua entre estanques, sistemas de circulación y aplicaciones de recirculación .
- Paneles solares para casas: Perfecta para viviendas rurales, cabañas, fincas y comunidades pequeñas que necesitan un suministro de agua de alto caudal para consumo doméstico y riego de jardines.
- Proyectos de Desarrollo Rural: Aplicable en escuelas, hospitales rurales, sistemas de agua potable para aldeas y conservación de fauna (abrevaderos) en terrenos llanos o con desniveles reducidos.
Características Principales
- Caudal Ultra Alto con Tecnología Centrífuga (40 GPM): La principal característica de este modelo es su diseño centrífugo, que permite un caudal máximo de 40 galones por minuto (aproximadamente 9 m³/h) con una altura máxima de 50 pies (15 metros) . Es ideal para aplicaciones donde la prioridad es mover grandes volúmenes de agua, como el llenado rápido de tanques o el riego por superficie .
- Diámetro de 4 Pulgadas para Pozos Estándar: Con un diámetro exterior de 3.9 pulgadas (99 mm) y una longitud compacta de 32 pulgadas , esta bomba está diseñada para instalarse en pozos de 4 pulgadas o más. Pesa solo 18 libras (8.2 kg) y cuenta con una salida roscada 1.5" NPT .
- Alta Eficiencia (Motor de Imanes Permanentes): El motor MSF 3 de imanes permanentes ofrece una eficiencia superior en comparación con los motores asíncronos convencionales, maximizando el caudal de agua por cada vatio de energía solar generado .
- MPPT (Maximum Power Point Tracking) Integrado: La electrónica del motor optimiza continuamente la velocidad de la bomba para extraer la máxima potencia disponible de los paneles solares, ajustándose automáticamente a las condiciones cambiantes de radiación (nublado, amanecer, atardecer) .
- Amplio Rango de Tensión (30-300 VDC): Esta versatilidad permite conectar la bomba a diferentes configuraciones de paneles solares (en serie/paralelo) para optimizar el sistema según las condiciones del pozo y la radiación local. Para máxima eficiencia, se recomienda operar por encima de 100 VDC .
- Protección Total Integrada: El motor incorpora protecciones electrónicas que eliminan la necesidad de dispositivos externos :
- Protección contra marcha en seco: Mediante un electrodo de nivel de agua integrado en el cable del motor .
- Protección contra sobrecargas y sobretemperatura: El motor se detiene automáticamente si supera los límites de seguridad y se reanuda cuando las condiciones vuelven a la normalidad .
- Protección contra sobretensiones y subtensiones: Protegido contra transitorios de red.
- Protector de Arena Integrado (Sand Shield): Incluye un protector de arena que prolonga la vida útil de la bomba en pozos con partículas en suspensión .
- Flexibilidad de Alimentación (AC/DC): Puede funcionar tanto con corriente continua (DC) de paneles solares (30-300 VDC) como con corriente alterna (AC) de la red o un generador (90-240 VAC, 50/60 Hz) .
Especificaciones Técnicas
Parámetro | Detalle |
Modelo | GRUNDFOS SQFlex 25 SQF-3 |
Tipo de Bomba | Centrífuga (Centrifugal) |
Diámetro | 3.9 pulgadas (99 mm) – Requiere pozo de 4" |
Potencia Máx. (P1) | 1400 W (1.4 kW) |
Tensión DC | 30 – 300 V (óptimo >100V) |
Tensión AC | 1 × 90 – 240 V (-10% / +6%), 50/60 Hz |
Corriente Máx. | 8.4 A |
Caudal Máx. | 40 GPM (aprox. 9 m³/h) |
Altura Máx. | 50 ft (15 m) |
Conexión de Salida | 1.5" NPT |
Longitud | 32" (813 mm) |
Peso | 18 lbs (8.2 kg) |
Rango de Temperatura Líquido | 32°F a 104°F (0°C a 40°C) |
pH del Líquido | 5 – 9 |
Contenido Máx. de Arena | 50 g/m³ (50 ppm) |
Clasificación de Protección | IP68 (Bomba sumergida) |
Protecciones Integradas | Marcha en seco, sobrecarga, sobretemperatura, sobretensión |
Comparativa de la Serie SQFlex Centrífuga
La bomba 25 SQF-3 pertenece a la línea centrífuga de alta capacidad de la serie SQFlex, optimizada para caudales masivos a alturas muy reducidas:
Modelo | Tipo | Caudal Máx. (GPM) | Altura Máx. (ft) | Diámetro | Aplicación Ideal |
16 SQF-10 | Centrífuga | 19.5 GPM | 230 ft | 4" | Alto caudal, altura moderada |
25 SQF-3 | Centrífuga | 40 GPM | 50 ft | 4" | Caudal ultra alto, baja altura |
25 SQF-6 | Centrífuga | 39 GPM | 90 ft | 4" | Alto caudal, altura media |
40 SQF-3 | Centrífuga | 38 GPM | 45 ft | 4" | Caudal ultra alto, muy baja altura |
60 SQF-3 | Centrífuga | 65-85 GPM | 45 ft | 4" | Caudal masivo, muy baja altura |
La bomba 25 SQF-3 es la opción ideal cuando la prioridad es extraer el máximo volumen de agua posible en el menor tiempo, ideal para llenar grandes tanques de almacenamiento o alimentar sistemas de riego por superficie en terrenos prácticamente llanos .
Componentes del Sistema SQFlex
La bomba puede integrarse en diversas configuraciones de sistema :
- Sistema Solar Básico (SQFlex Solar): Conectado directamente a paneles solares a través de la caja de conexiones IO 50. La bomba arranca al amanecer y se detiene al anochecer .
- Sistema Solar con CU 200 y Control de Nivel: Incorpora la unidad de control CU 200 para gestionar el llenado de un depósito mediante un interruptor de nivel (float switch), protegiendo la bomba del funcionamiento en vacío y evitando desbordamientos .
- Sistema Híbrido con Generador de Respaldo (IO 101): Conectado a través de la caja de conexiones IO 101, permite conmutar automáticamente a un generador diésel o gasolina cuando la energía solar es insuficiente .
- Sistema con Baterías de Respaldo: Opcionalmente, se puede incorporar un controlador de carga y un banco de baterías para asegurar el suministro de agua durante la noche o en días muy nublados.
Ventajas de Elegir la Bomba Grundfos SQFlex 25 SQF-3
- Caudal Ultra Alto (40 GPM) – Máximo Volumen: La principal ventaja de este modelo es su capacidad de extraer 40 galones por minuto, siendo una de las bombas de mayor caudal en la línea SQFlex . Ideal para llenar grandes tanques de almacenamiento rápidamente o para riego por superficie en grandes extensiones.
- Tecnología Centrífuga para Aplicaciones de Gran Volumen: A diferencia de las bombas de rotor helicoidal (optimizadas para alta presión), el diseño centrífugo está optimizado para mover grandes volúmenes de agua a baja presión .
- Fiabilidad de una Marca Líder Mundial: Grundfos es sinónimo de calidad y durabilidad en el sector del bombeo de agua, con décadas de experiencia y presencia global .
- Protección contra Marcha en Seco Integrada: La bomba se detiene automáticamente si detecta falta de agua y se reanuda cuando la condición se normaliza, protegiendo tanto la bomba como el pozo de ser bombeado en exceso .
- MPPT Integrado para Máximo Rendimiento Solar: La tecnología MPPT integrada en el motor garantiza que la bomba aproveche cada rayo de sol, entregando la máxima cantidad de agua posible con los paneles solares instalados .
- Instalación Simplificada y Económica: Al no necesitar variador de frecuencia, controlador externo ni protecciones adicionales, la instalación es más rápida y económica .
- Garantía Estándar de 2 años, Extensible a 5 años: La bomba cuenta con una garantía de 2 años desde la fecha de compra, con opción de extensión a 5 años disponible por separado .
Consideraciones Importantes
- Altura Máx. 50 ft: Esta bomba está diseñada para aplicaciones donde la profundidad del pozo o la altura de elevación no supere los 15 metros . Para alturas mayores, considere otros modelos como la 25 SQF-6 (90 ft) o las bombas de rotor helicoidal.
- Calidad del Agua: Al ser una bomba centrífuga, es adecuada para agua limpia. El contenido máximo de arena recomendado es de 50 ppm.
- Diámetro de Pozo Requerido: Requiere un diámetro mínimo de pozo de 4 pulgadas (104 mm) .
¿Por qué comprar este producto en SOLARPEC?
En SOLARPEC somos especialistas en soluciones de bombeo solar de alto rendimiento. Al elegir esta bomba Grundfos, obtienes:
- Producto Original y Certificado: Garantizamos equipos 100% originales Grundfos, con número de serie verificable y certificaciones internacionales.
- Asesoramiento Técnico Especializado: Nuestros ingenieros te ayudan a dimensionar el sistema completo (paneles solares, cableado, estructura) según tu caudal requerido (hasta 40 GPM) y la radiación solar de tu zona.
- Soporte en la Configuración del Sistema: Te asesoramos sobre los componentes adicionales necesarios (CU 200, IO 50, IO 101) según la complejidad de tu instalación .
- Compatibilidad Garantizada: Te ayudamos a seleccionar el panel solar adecuado (tensión y potencia) para optimizar el rendimiento de esta bomba centrífuga de alto caudal.
- Garantía y Soporte Post-Venta: Respaldado por la garantía estándar de Grundfos (2 años, extensible a 5 años) .
¿Necesitas extraer un caudal masivo de agua desde un pozo poco profundo con energía solar? La Bomba Grundfos SQFlex 25 SQF-3 es la solución profesional que estabas buscando para aplicaciones de riego superficial y llenado rápido de tanques. Contáctanos y te asesoramos para diseñar el sistema de bombeo solar a medida para tu proyecto.
