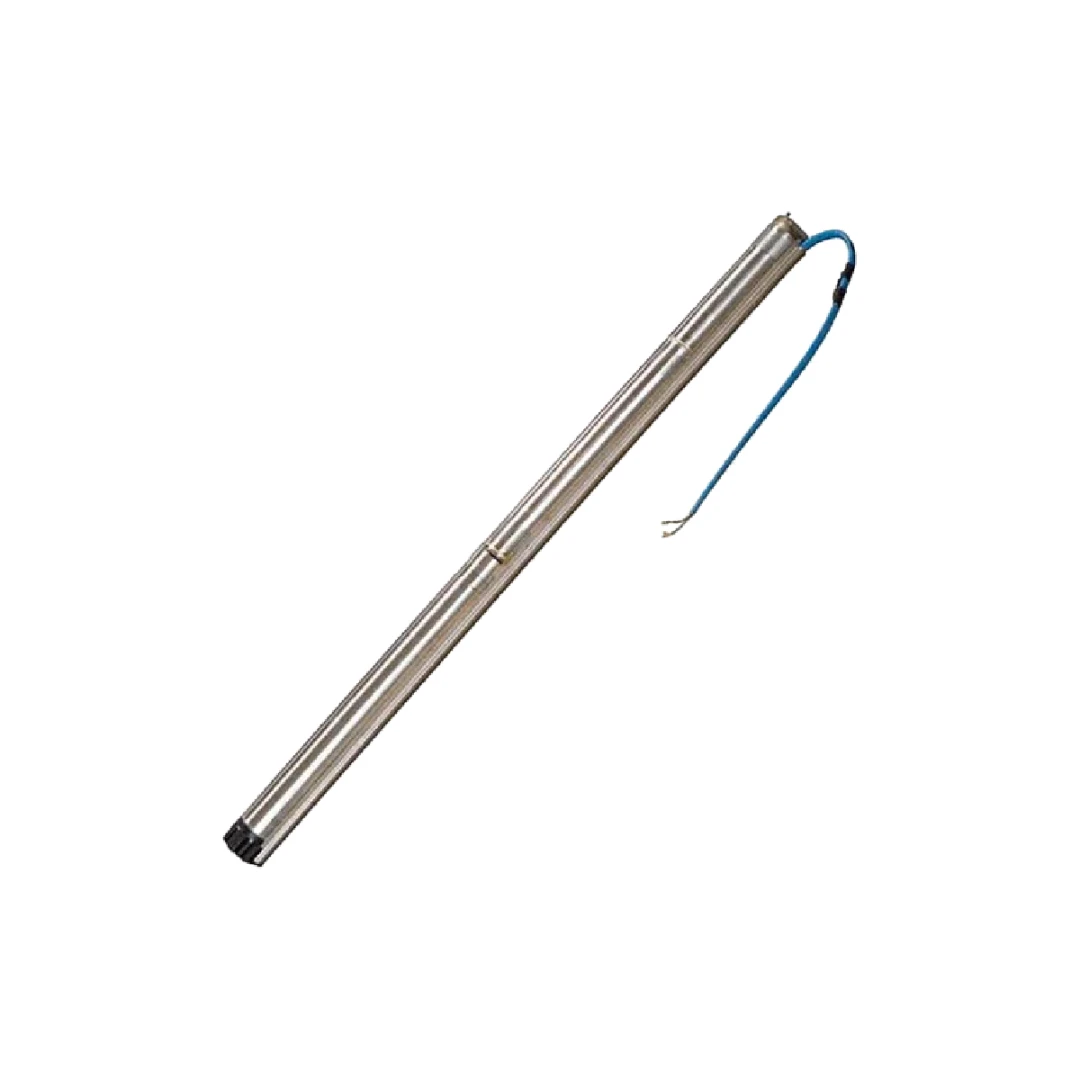

Bomba Sumergible GRUNDFOS SQFlex 22 SQF-220
La Bomba Sumergible GRUNDFOS SQFlex 22 SQF-220 es un equipo de alta potencia dentro de la reconocida serie SQFlex de Grundfos, diseñada específicamente para sistemas de bombeo de agua alimentados por energías renovables, principalmente energía solar fotovoltaica . Con una potencia máxima de 2500W (2.5kW) y un rango de tensión de operación de 100 a 300 VDC (y también compatible con 90-240 VAC), esta bomba centrífuga de alta velocidad está optimizada para aplicaciones que requieren un equilibrio entre caudal (17-35 GPM) y altura de elevación (hasta 330-100 metros) .
La serie SQFlex se caracteriza por su alta eficiencia y su capacidad de operar directamente con paneles solares, sin necesidad de baterías ni controladores complejos . Su motor de imanes permanentes (MSF 3) de 2500W incorpora un avanzado sistema de protección (contra marcha en seco, sobrecargas, sobretensiones y sobretemperatura) y la función MPPT (Maximum Power Point Tracking) integrada, que optimiza continuamente el punto de operación de la bomba según la radiación solar disponible .
Aplicaciones
La bomba SQFlex 22 SQF-220 está diseñada para operar en aplicaciones exigentes de extracción de agua en zonas remotas:
- Paneles solares para empresas: Ideal para sistemas de riego agrícola de mediana escala, abastecimiento de agua para ganado, pozos profundos y suministro de agua para industrias rurales .
- Paneles solares para casa: Perfecta para viviendas rurales aisladas, cabañas, fincas y comunidades pequeñas que necesitan un suministro de agua fiable desde profundidades considerables.
- Proyectos de Desarrollo Rural: Aplicable en escuelas, hospitales rurales, sistemas de agua potable para aldeas y conservación de fauna .
Características Principales
- Alta Potencia (2500W) y Alta Velocidad (10700 rpm) : Con una potencia nominal de 2500W (3.2 HP) y una velocidad máxima de 10,700 rpm, esta bomba ofrece un rendimiento superior a los modelos de 1400W de la serie . Está diseñada para maximizar la producción de agua en sistemas con buena radiación solar .
- Excelente Relación Caudal-Altura (17-35 GPM, 100-330 ft) : La bomba SQFlex 22 SQF-220 ofrece un caudal de hasta 35 galones por minuto (GPM) a 66 pies (20 metros) y mantiene un caudal de 17 GPM a 328 pies (100 metros) de altura . Es ideal para aplicaciones que requieren mover un volumen de agua considerable desde profundidades medias a grandes.
- Tecnología Centrífuga de Alta Velocidad: A diferencia de las bombas de rotor helicoidal (diseñadas para alta presión a bajas revoluciones), este modelo centrífugo opera a altas velocidades (10700 rpm) para entregar un excelente rendimiento en un amplio rango de condiciones .
- Alta Eficiencia (Motor de Imanes Permanentes): El motor MSF 3 de imanes permanentes ofrece una eficiencia superior en comparación con los motores asíncronos convencionales, maximizando el caudal de agua por cada vatio de energía solar generado .
- MPPT (Maximum Power Point Tracking) Integrado: La electrónica del motor optimiza continuamente la velocidad de la bomba para extraer la máxima potencia disponible de los paneles solares, ajustándose automáticamente a las condiciones cambiantes de radiación (nublado, amanecer, atardecer) .
- Amplio Rango de Tensión (100-300 VDC / 90-240 VAC): Esta versatilidad permite conectar la bomba a configuraciones de paneles solares con tensión superior a 100V (típicamente 4 a 6 paneles en serie) o directamente a la red eléctrica sin necesidad de inversores adicionales .
- Protección Total Integrada: El motor incorpora protecciones electrónicas que eliminan la necesidad de dispositivos externos:
- Protección contra marcha en seco: Mediante un electrodo de nivel de agua integrado en el cable del motor .
- Protección contra sobrecargas y sobretemperatura: El motor se detiene automáticamente si supera los límites de seguridad y se reanuda cuando las condiciones vuelven a la normalidad.
- Protección contra sobretensiones y subtensiones: Protegido contra transitorios de red .
- Construcción Robusta en Acero Inoxidable: Fabricada en acero inoxidable AISI 304 (versión estándar) o AISI 316 (versión N para aguas ligeramente agresivas), resistente a la corrosión, garantizando una larga vida útil incluso en condiciones exigentes .
- Instalación Sencilla y Robusta: Peso de solo 10.8 kg (23.8 lbs) y diseño compacto que facilita la instalación en pozos de diámetro reducido (mínimo recomendado para este modelo). No requiere caja de arranque ni variador de frecuencia externo .
- Flexibilidad de Alimentación (AC/DC): Puede funcionar tanto con corriente continua (DC) de paneles solares (100-300 VDC) como con corriente alterna (AC) de la red o un generador (90-240 VAC, 50/60 Hz) .
Especificaciones Técnicas
Parámetro | Detalle |
Modelo | GRUNDFOS SQFlex 22 SQF-220 |
Tipo de Bomba | Centrífuga (Centrifugal) de alta velocidad |
Potencia Máx. (P1) | 2500 W (2.5 kW / 3.2 HP) |
Tensión DC | 100 – 300 V |
Tensión AC | 1 × 90 – 240 V (-10% / +6%), 50/60 Hz |
Corriente Máx. | 12 A |
Velocidad Máx. | 10700 rpm |
Caudal Máx. | 35 GPM (aprox. 8 m³/h) |
Altura Máx. | 330 ft (100 m) |
Rango de Operación | 17-35 GPM a 100-330 ft (30-100 m) |
Conexión de Salida | 2" NPT (estimado) |
Rango de Temperatura Líquido | 32°F a 104°F (0°C a 40°C) |
pH del Líquido | 5 – 9 |
Contenido Máx. de Arena | 50 g/m³ (50 ppm) |
Clasificación de Protección | IP68 (Bomba sumergida) |
Protecciones Integradas | Marcha en seco, sobrecarga, sobretemperatura, sobretensión, subtensión |
Longitud Aprox. | 0.5 m (dependiendo del modelo de motor) |
Peso | 6.6 - 10.8 kg (14.5 - 23.8 lbs) dependiendo de la versión |
Garantía | 2 años (extensible a 5 años) |
Componentes del Sistema SQFlex
La bomba puede integrarse en diversas configuraciones de sistema para adaptarse a las necesidades específicas del proyecto:
- Sistema Solar Básico (SQFlex Solar): Conectado directamente a paneles solares a través de la caja de conexiones IO 50. La bomba arranca al amanecer y se detiene al anochecer.
- Sistema Solar con CU 200 y Control de Nivel: Incorpora la unidad de control CU 200 para gestionar el llenado de un depósito mediante un interruptor de nivel (float switch), protegiendo la bomba del funcionamiento en vacío y evitando desbordamientos .
- Sistema Híbrido con Generador de Respaldo (IO 101): Conectado a través de la caja de conexiones IO 101, permite conmutar automáticamente a un generador diésel o gasolina cuando la energía solar es insuficiente, garantizando el suministro continuo de agua .
- Sistema con Baterías de Respaldo: Opcionalmente, se puede incorporar un controlador de carga y un banco de baterías para asegurar el suministro de agua durante la noche o en días muy nublados.
Ventajas de Elegir la Bomba Grundfos SQFlex 22 SQF-220
- Alta Potencia para Aplicaciones Exigentes: Con 2500W de potencia, es la opción de mayor capacidad dentro de la línea SQFlex, ideal para pozos profundos o aplicaciones que requieren un alto caudal . Esta bomba es capaz de producir hasta 12,000 litros de agua por día en condiciones óptimas de sol .
- Excelente Relación Caudal-Altura: Su diseño optimizado la hace ideal para aplicaciones que requieren un buen caudal a alturas medias (17-35 GPM a 100-330 ft), ofreciendo un equilibrio superior que los modelos de rotor helicoidal .
- Tecnología MPPT para Máximo Rendimiento Solar: La gestión electrónica de la velocidad permite que la bomba se adapte a la radiación solar disponible en tiempo real, maximizando el caudal de agua cada día .
- Fiabilidad y Protección Integrada: La electrónica incorporada protege la bomba de condiciones de operación adversas (marcha en seco, sobrecarga, etc.), eliminando la necesidad de componentes externos costosos y aumentando la vida útil del equipo .
- Versatilidad de Fuentes de Energía: Capacidad de funcionar con paneles solares, generador o red eléctrica, ofreciendo la máxima flexibilidad para proyectos en ubicaciones remotas.
- Garantía Estándar de 2 años, Extensible a 5 años: La bomba cuenta con una garantía de 2 años desde la fecha de compra, con opción de extensión a 5 años disponible por separado .
Consideraciones Importantes
- Tensión de Entrada: A diferencia de otros modelos SQFlex de 1400W, esta bomba requiere una tensión DC mínima de 100V para operar, por lo que se necesitarán al menos 3-4 paneles solares en serie (dependiendo de su voltaje) .
- Corriente Máxima: La bomba consume hasta 12A, por lo que el cableado y las protecciones deben dimensionarse adecuadamente .
- Potencia Solar Recomendada: Para un rendimiento óptimo, Grundfos recomienda un campo solar de al menos 2500Wp, siendo ideal para maximizar la producción en días soleados .
