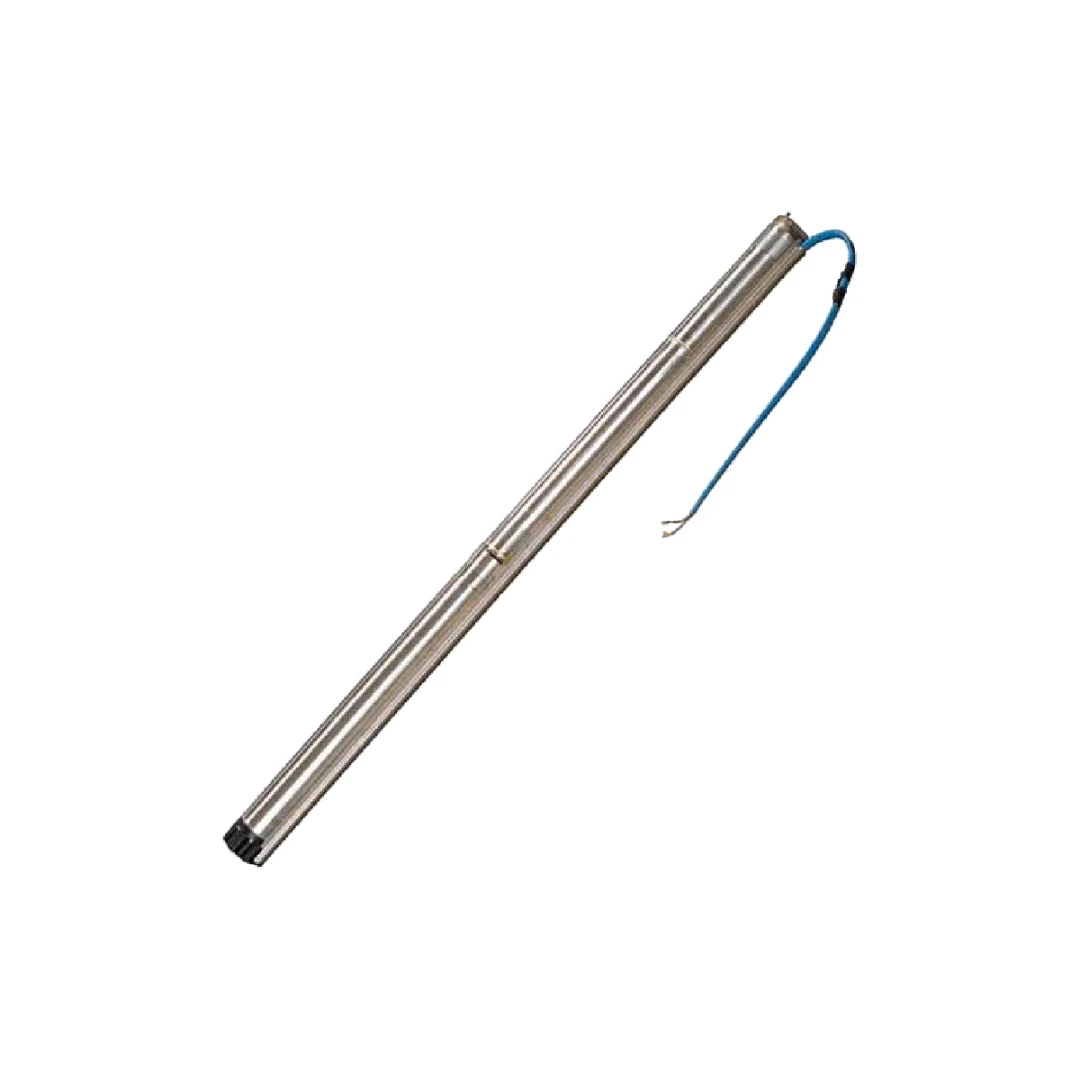

Bomba Sumergible GRUNDFOS SQFlex 16 SQF-10
La Bomba Sumergible GRUNDFOS SQFlex 16 SQF-10 es un equipo de la reconocida serie SQFlex de Grundfos, diseñada específicamente para sistemas de bombeo de agua alimentados por energías renovables, principalmente energía solar fotovoltaica . Con una potencia máxima de 1400W y un rango de tensión de operación de 30 a 300 VDC (y también compatible con 90-240 VAC), esta bomba centrífuga es la solución ideal para aplicaciones que requieren grandes caudales (hasta 19.5 GPM) en pozos de 4 pulgadas de diámetro .
La serie SQFlex se caracteriza por su alta eficiencia y su capacidad de operar directamente con paneles solares, sin necesidad de baterías ni controladores complejos . Su motor de imanes permanentes (MSF 3) incorpora un avanzado sistema de protección (contra marcha en seco, sobrecargas, sobretensiones y sobretemperatura) y la función MPPT (Maximum Power Point Tracking) integrada, que optimiza continuamente el punto de operación de la bomba según la radiación solar disponible .
Aplicaciones
La bomba SQFlex 16 SQF-10 está diseñada para operar en aplicaciones exigentes de extracción de agua en zonas remotas que requieren gran volumen de agua con alturas moderadas:
- Paneles solares para empresas: Ideal para sistemas de riego agrícola, abastecimiento de agua para ganado, pozos de producción y suministro de agua para industrias rurales .
- Paneles solares para casa: Perfecta para viviendas rurales aisladas, cabañas, fincas y comunidades pequeñas que necesitan un suministro de agua fiable desde profundidades moderadas.
- Proyectos de Desarrollo Rural: Aplicable en escuelas, hospitales rurales, sistemas de agua potable para aldeas y conservación de fauna (abrevaderos en reservas) .
Características Principales
- Alto Caudal con Tecnología Centrífuga (19.5 GPM): La principal ventaja de este modelo frente a los modelos de rotor helicoidal es su diseño centrífugo, que permite un caudal máximo de 19.5 galones por minuto (aproximadamente 4.4 m³/h) , siendo ideal para aplicaciones que requieren mover grandes volúmenes de agua . Alcanza una altura máxima de 230 pies (70 metros) .
- Diámetro de 4 Pulgadas para Pozos Estándar: Con un diámetro de 3.9 pulgadas (99 mm) , esta bomba está diseñada para instalarse en pozos de 4 pulgadas o más, el estándar en muchas aplicaciones agrícolas y domésticas .
- Alta Eficiencia (Motor de Imanes Permanentes): El motor MSF 3 de imanes permanentes ofrece una eficiencia superior en comparación con los motores asíncronos convencionales, maximizando el caudal de agua por cada vatio de energía solar generado .
- MPPT (Maximum Power Point Tracking) Integrado: La electrónica del motor optimiza continuamente la velocidad de la bomba para extraer la máxima potencia disponible de los paneles solares, ajustándose automáticamente a las condiciones cambiantes de radiación (nublado, amanecer, atardecer) .
- Amplio Rango de Tensión (30-300 VDC): Esta versatilidad permite conectar la bomba a diferentes configuraciones de paneles solares (en serie/paralelo) para optimizar el sistema según la profundidad del pozo y la radiación local . Para máxima eficiencia, se recomienda operar por encima de 100V .
- Protección Total Integrada: El motor incorpora protecciones electrónicas que eliminan la necesidad de dispositivos externos :
- Protección contra marcha en seco: Mediante un electrodo de nivel de agua integrado en el cable del motor.
- Protección contra sobrecargas y sobretemperatura: El motor se detiene automáticamente si supera los límites de seguridad.
- Protección contra sobretensiones y subtensiones: Protegido contra transitorios de red.
- Protector de Arena Integrado (Sand Shield): Incluye un protector de arena que prolonga la vida útil de la bomba en pozos con partículas en suspensión .
- Instalación Sencilla y Robusta: Peso de solo 21-24 lbs (9.5-11 kg) y diseño compacto que facilita la instalación. No requiere caja de arranque ni variador de frecuencia externo .
- Flexibilidad de Alimentación: Puede funcionar tanto con corriente continua (DC) de paneles solares como con corriente alterna (AC) de la red o un generador (90-240 VAC, 50/60 Hz) .
Especificaciones Técnicas
Parámetro | Detalle |
Modelo | GRUNDFOS SQFlex 16 SQF-10 |
Tipo de Bomba | Centrífuga (Centrifugal) |
Diámetro | 3.9 pulgadas (99 mm) – Requiere pozo de 4" |
Potencia Máx. (P1) | 1400 W |
Tensión DC | 30 – 300 V (óptimo >100V) |
Tensión AC | 1 × 90 – 240 V (-10% / +6%), 50/60 Hz |
Corriente Máx. | 8.4 A |
Caudal Máx. | 19.5 GPM (aprox. 4.4 m³/h) |
Altura Máx. | 230 ft (70 m) |
Conexión de Salida | 1-1/4" NPT |
Longitud | 38" (965 mm) |
Peso | 21-24 lbs (9.5-11 kg) |
Rango de Temperatura Líquido | 32°F a 104°F (0°C a 40°C) |
pH del Líquido | 5 – 9 |
Contenido Máx. de Arena | 50 g/m³ (50 ppm) |
Clasificación de Protección | IP68 (Bomba sumergida) |
Protecciones Integradas | Marcha en seco, sobrecarga, sobretemperatura, sobretensión |
Garantía | 2 años (extensible a 5 años) |
Comparativa de la Serie SQFlex Centrífuga
La bomba 16 SQF-10 pertenece a la línea centrífuga de la serie SQFlex, optimizada para alto caudal a alturas moderadas:
Modelo | Tipo | Caudal Máx. (GPM) | Altura Máx. (ft) | Diámetro | Aplicación Ideal |
16 SQF-10 | Centrífuga | 19.5 GPM | 230 ft | 4" | Alto caudal, altura moderada |
25 SQF-3 | Centrífuga | 40 GPM | 45 ft | 4" | Muy alto caudal, baja altura |
25 SQF-6 | Centrífuga | 39 GPM | 90 ft | 4" | Alto caudal, altura media |
40 SQF-3 | Centrífuga | 38 GPM | 45 ft | 4" | Máximo caudal en 4" |
La bomba 16 SQF-10 ocupa una posición intermedia en la línea centrífuga, ofreciendo un excelente caudal de 19.5 GPM con una altura máxima de 230 pies, ideal para aplicaciones que requieren mover grandes volúmenes de agua desde profundidades moderadas .
Componentes del Sistema SQFlex
La bomba puede integrarse en diversas configuraciones de sistema :
- Sistema Solar Básico (SQFlex Solar): Conectado directamente a paneles solares a través de la caja de conexiones IO 50. La bomba arranca al amanecer y se detiene al anochecer.
- Sistema Solar con CU 202 y Control de Nivel: Incorpora la unidad de control CU 202 para gestionar el llenado de un depósito mediante un interruptor de nivel (float switch), protegiendo la bomba del funcionamiento en vacío y evitando desbordamientos .
- Sistema Híbrido con Generador de Respaldo (IO 101): Conectado a través de la caja de conexiones IO 101, permite conmutar automáticamente a un generador diésel o gasolina cuando la energía solar es insuficiente .
- Sistema con Baterías de Respaldo: Opcionalmente, se puede incorporar un controlador de carga y un banco de baterías para asegurar el suministro de agua durante la noche o en días muy nublados.
Ventajas de Elegir la Bomba Grundfos SQFlex 16 SQF-10
- Máximo Caudal en Formato 4" (19.5 GPM): La principal ventaja de este modelo es su capacidad de extraer hasta 19.5 galones por minuto, siendo una de las bombas de mayor caudal en la línea SQFlex para pozos de 4 pulgadas . Ideal para aplicaciones que requieren un volumen significativo de agua.
- Tecnología Centrífuga para Aplicaciones de Alto Caudal: A diferencia de las bombas de rotor helicoidal (optimizadas para alta presión), el diseño centrífugo de la 16 SQF-10 está optimizado para mover grandes volúmenes de agua a alturas moderadas, siendo la opción ideal para riego por aspersión, abastecimiento de comunidades o ganado .
- Fiabilidad de una Marca Líder Mundial: Grundfos es sinónimo de calidad y durabilidad en el sector del bombeo de agua, con décadas de experiencia y presencia global .
- Protección contra Marcha en Seco Integrada: La bomba se detiene automáticamente si detecta falta de agua y se reanuda cuando la condición se normaliza, protegiendo tanto la bomba como el pozo de ser bombeado en exceso .
- MPPT Integrado para Máximo Rendimiento Solar: La tecnología MPPT integrada en el motor garantiza que la bomba aproveche cada rayo de sol, entregando la máxima cantidad de agua posible con los paneles solares instalados .
- Instalación Simplificada y Económica: Al no necesitar variador de frecuencia, controlador externo ni protecciones adicionales, la instalación es más rápida y económica .
- Versatilidad de Fuentes de Energía: Capacidad de funcionar con paneles solares, generador, baterías o red eléctrica, ofreciendo la máxima flexibilidad para proyectos en ubicaciones remotas .
¿Por qué comprar este producto en SOLARPEC?
En SOLARPEC somos especialistas en soluciones de bombeo solar para zonas rurales y aplicaciones exigentes. Al elegir esta bomba Grundfos, obtienes:
- Producto Original y Certificado: Garantizamos equipos 100% originales con certificaciones internacionales y número de serie verificable.
- Asesoramiento Técnico Especializado: Nuestros ingenieros te ayudan a dimensionar el sistema completo (paneles solares, cableado, estructura) según la profundidad de tu pozo (hasta 230 ft), el caudal requerido (hasta 19.5 GPM) y la radiación solar de tu zona.
- Soporte en la Configuración del Sistema: Te asesoramos sobre los componentes adicionales necesarios (CU 202, IO 50, IO 101, controlador de carga, interruptores de nivel) según la complejidad de tu instalación .
- Compatibilidad Garantizada: Te ayudamos a seleccionar el panel solar adecuado (tensión y potencia) para optimizar el rendimiento de la bomba.
- Garantía y Soporte Post-Venta: Respaldado por la garantía estándar de Grundfos (2 años, extensible a 5 años). Contamos con técnicos capacitados en equipos Grundfos para resolver cualquier duda .
¿Necesitas extraer un alto caudal de agua desde un pozo de 4 pulgadas con energía solar? La Bomba Grundfos SQFlex 16 SQF-10 es la solución profesional que estabas buscando para aplicaciones de riego agrícola y abastecimiento comunitario. Contáctanos y te asesoramos para diseñar el sistema de bombeo solar a medida para tu pozo.
