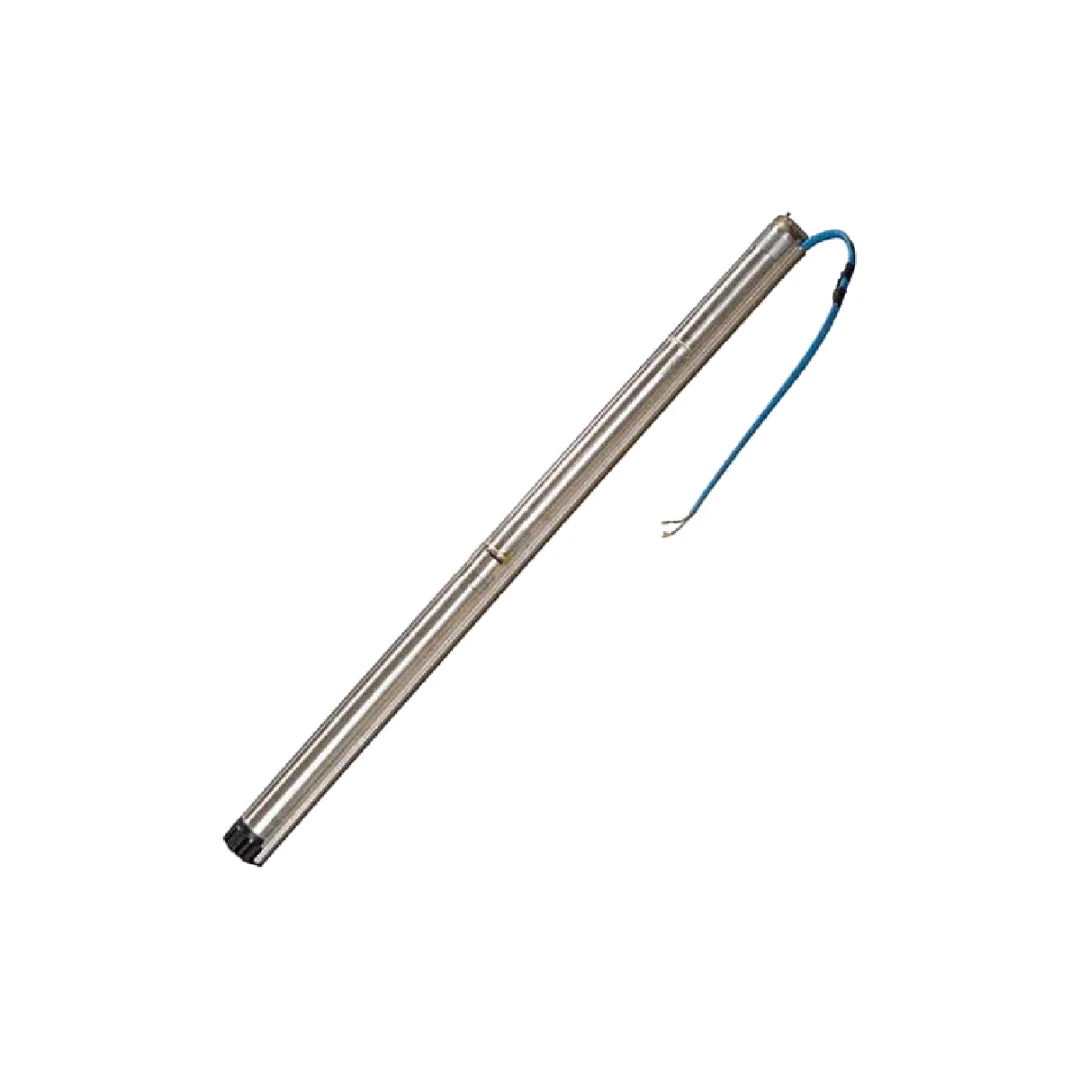

Bomba Sumergible GRUNDFOS SQFlex 11 SQF-2
La Bomba Sumergible GRUNDFOS SQFlex 11 SQF-2 es un equipo de la reconocida serie SQFlex de Grundfos, diseñada específicamente para sistemas de bombeo de agua alimentados por energías renovables, principalmente energía solar fotovoltaica . Con una potencia máxima de 1400W y un rango de tensión de operación de 30 a 300 VDC (y también compatible con 90-240 VAC), esta bomba de rotor helicoidal (helical rotor) representa el máximo caudal disponible en el formato de 3 pulgadas, ofreciendo hasta 11-12.5 galones por minuto (GPM) con una altura de elevación de hasta 395 pies (120 metros) .
La serie SQFlex se caracteriza por su alta eficiencia y su capacidad de operar directamente con paneles solares, sin necesidad de baterías ni controladores complejos . Su motor de imanes permanentes (MSF 3) incorpora un avanzado sistema de protección (contra marcha en seco, sobrecargas, sobretensiones y sobretemperatura) y la función MPPT (Maximum Power Point Tracking) integrada, que optimiza continuamente el punto de operación de la bomba según la radiación solar disponible .
Aplicaciones
La bomba SQFlex 11 SQF-2 está diseñada para operar en aplicaciones exigentes de extracción de agua en zonas remotas que requieren gran volumen de agua:
- Paneles solares para empresas: Ideal para sistemas de riego agrícola de mediana escala, abastecimiento de agua para ganado, pozos de producción y suministro de agua para industrias rurales .
- Paneles solares para casa: Perfecta para viviendas rurales aisladas, cabañas, fincas y comunidades pequeñas que necesitan un suministro de agua fiable desde profundidades moderadas.
- Proyectos de Desarrollo Rural: Aplicable en escuelas, hospitales rurales, sistemas de agua potable para aldeas y conservación de fauna (abrevaderos en reservas) .
Características Principales
- Máximo Caudal en Formato 3" (11-12.5 GPM): La principal ventaja de este modelo es su alto caudal de 11 galones por minuto (aproximadamente 2.5 m³/h) , el más alto de la línea de bombas de 3 pulgadas de la serie SQFlex . Mantiene una altura de elevación máxima de 395 pies (120 metros) , ideal para pozos de profundidad media que requieren extraer grandes volúmenes de agua .
- Rotor Helicoidal de Alta Eficiencia: La tecnología de rotor helicoidal (positive-displacement) está especialmente diseñada para aplicaciones de alta altura y caudal moderado, ofreciendo una eficiencia superior en comparación con las bombas centrífugas en estas condiciones .
- Alta Eficiencia (Motor de Imanes Permanentes): El motor MSF 3 de imanes permanentes ofrece una eficiencia superior en comparación con los motores asíncronos convencionales, maximizando el caudal de agua por cada vatio de energía solar generado .
- MPPT (Maximum Power Point Tracking) Integrado: La electrónica del motor optimiza continuamente la velocidad de la bomba para extraer la máxima potencia disponible de los paneles solares, ajustándose automáticamente a las condiciones cambiantes de radiación (nublado, amanecer, atardecer) .
- Amplio Rango de Tensión (30-300 VDC): Esta versatilidad permite conectar la bomba a diferentes configuraciones de paneles solares (en serie/paralelo) para optimizar el sistema según la profundidad del pozo y la radiación local. Para máxima eficiencia, se recomienda operar por encima de 120V .
- Protección Total Integrada: El motor incorpora protecciones electrónicas que eliminan la necesidad de dispositivos externos :
- Protección contra marcha en seco: Mediante un electrodo de nivel de agua integrado en el cable del motor (instalado a 12-24 pulgadas por encima de la bomba) .
- Protección contra sobrecargas y sobretemperatura: El motor se detiene automáticamente si supera los límites de seguridad y se reanuda cuando las condiciones vuelven a la normalidad .
- Protección contra sobretensiones y subtensiones: Protegido contra transitorios de red .
- Diseño Robusto y Duradero: Fabricada en acero inoxidable AISI 304/316, es resistente a la corrosión . Incluye un protector de arena integrado (sand shield) para prolongar la vida útil en pozos con partículas .
- Instalación Sencilla y Ligera: Peso de solo 18 lbs (8.2 kg) y diseño compacto de 2.9 pulgadas (diámetro exterior 74 mm), lo que permite su instalación en pozos de diámetro reducido (mínimo 76 mm/3 pulgadas) .
- Flexibilidad de Alimentación: Puede funcionar tanto con corriente continua (DC) de paneles solares como con corriente alterna (AC) de la red o un generador (90-240 VAC, 50/60 Hz) . También puede operar con sistemas híbridos que combinen múltiples fuentes de energía .
Especificaciones Técnicas
Parámetro | Detalle |
Modelo | GRUNDFOS SQFlex 11 SQF-2 |
Número de Parte | 95027335 |
Tipo de Bomba | Rotor helicoidal (Helical rotor / positive-displacement) |
Diámetro | 2.9 pulgadas (74 mm) |
Potencia Máx. (P1) | 1400 W |
Tensión DC | 30 – 300 V |
Tensión AC | 1 × 90 – 240 V (-10% / +6%), 50/60 Hz |
Corriente Máx. | 8.4 A |
Caudal Máx. | 11-12.5 GPM (aprox. 2.5 m³/h) |
Altura Máx. | 395 ft (120 m) |
Conexión de Salida | 1-1/4" NPT |
Diámetro Mínimo de Pozo | 76 mm (3") |
Profundidad Máx. Instalación | 500 ft (152 m) por debajo del nivel estático (220 psi) |
Rango de Temperatura Líquido | 32°F a 104°F (0°C a 40°C) |
pH del Líquido | 5 – 9 |
Contenido Máx. de Arena | 50 g/m³ (50 ppm) |
Clasificación de Protección | IP68 (Bomba sumergida) |
Protecciones Integradas | Marcha en seco, sobrecarga, sobretemperatura, sobretensión |
Longitud | 49" (1.245 mm) |
Peso | 18 lbs (8.2 kg) |
Garantía | 24 meses desde la puesta en marcha / 30 meses desde fabricación |
Comparativa de la Serie SQFlex 3"
Modelo | Caudal Máx. (GPM) | Altura Máx. (ft) | Aplicación Ideal |
3 SQF-2 | 2.2 GPM | 395 ft | Pozos profundos, caudal reducido |
3 SQF-3 | 2.2 GPM | 650 ft | Pozos muy profundos, máxima altura |
6 SQF-2 | 5.9 GPM | 395 ft | Pozos profundos, caudal medio |
11 SQF-2 | 11-12.5 GPM | 395 ft | Máximo caudal en 3" |
6 SQF-3 | 5.9 GPM | 820 ft | Máxima altura con caudal medio |
La bomba 11 SQF-2 es la opción con mayor caudal disponible en el formato de 3 pulgadas, ideal cuando la prioridad es extraer el máximo volumen de agua desde profundidades de hasta 395 pies .
Componentes del Sistema SQFlex
La bomba puede integrarse en diversas configuraciones de sistema :
- Sistema Solar Básico (SQFlex Solar): Conectado directamente a paneles solares a través de la caja de conexiones IO 50. La bomba arranca al amanecer y se detiene al anochecer.
- Sistema Solar con CU 200 y Control de Nivel: Incorpora la unidad de control CU 200 para gestionar el llenado de un depósito mediante un interruptor de nivel (float switch), protegiendo la bomba del funcionamiento en vacío y evitando desbordamientos .
- Sistema Híbrido con Generador de Respaldo (IO 101): Conectado a través de la caja de conexiones IO 101, permite conmutar automáticamente a un generador diésel o gasolina cuando la energía solar es insuficiente. El sistema cambia automáticamente a energía solar cuando el generador se detiene .
- Sistema con Baterías de Respaldo: Opcionalmente, se puede incorporar un controlador de carga y un banco de baterías para asegurar el suministro de agua durante la noche o en días muy nublados.
Ventajas de Elegir la Bomba Grundfos SQFlex 11 SQF-2
- Máximo Caudal en Formato 3" (11 GPM): La principal ventaja de este modelo es su capacidad de extraer hasta 11 galones por minuto, siendo la bomba de mayor caudal en la línea de 3 pulgadas. Ideal para aplicaciones que requieren un volumen significativo de agua (riego de cultivos, abastecimiento de varias viviendas, ganado) .
- Fiabilidad de una Marca Líder Mundial: Grundfos es sinónimo de calidad y durabilidad en el sector del bombeo de agua, con décadas de experiencia y presencia global .
- Instalación Simplificada y Económica: Al no necesitar variador de frecuencia, controlador externo ni protecciones adicionales, la instalación es más rápida y económica. La bomba incluye un cable con electrodo de nivel, listo para conectar .
- Protección Robusta y Mantenimiento Reducido: Las protecciones electrónicas integradas eliminan los daños por marcha en seco o sobrecarga, lo que reduce drásticamente el riesgo de averías y los costos de mantenimiento .
- Versatilidad de Fuentes de Energía: Capacidad de funcionar con paneles solares, generador, baterías o red eléctrica, ofreciendo la máxima flexibilidad para proyectos en ubicaciones remotas .
- MPPT Integrado para Máximo Rendimiento Solar: La tecnología MPPT integrada en el motor garantiza que la bomba aproveche cada rayo de sol, entregando la máxima cantidad de agua posible con los paneles solares instalados .
- Tamaño Ultracompacto (2.9"): Su diámetro de solo 2.9 pulgadas permite la instalación en la mayoría de los pozos domésticos de 3 pulgadas, sin necesidad de ensanchar el pozo .
Consideraciones Importantes
- Calidad del Agua: Al ser una bomba de rotor helicoidal con tolerancias internas ajustadas, no se recomienda para aguas con alto contenido de arena (máximo 50 ppm) .
- Instalación Horizontal: Si se instala horizontalmente, asegurar que el electrodo de nivel de agua esté colocado al menos 0.3-0.6 m por encima de la bomba para garantizar la protección contra marcha en seco .
- Rango de Tensión: Para un rendimiento óptimo, se recomienda alimentar la bomba con una tensión DC superior a 120V .
¿Por qué comprar este producto en SOLARPEC?
En SOLARPEC somos especialistas en soluciones de bombeo solar para zonas rurales y aplicaciones exigentes. Al elegir esta bomba Grundfos, obtienes:
- Producto Original y Certificado: Garantizamos equipos 100% originales con certificaciones internacionales y número de serie verificable .
- Asesoramiento Técnico Especializado: Nuestros ingenieros te ayudan a dimensionar el sistema completo (paneles solares, cableado, estructura) según la profundidad de tu pozo (hasta 395 ft), el caudal requerido (hasta 11 GPM) y la radiación solar de tu zona.
- Soporte en la Configuración del Sistema: Te asesoramos sobre los componentes adicionales necesarios (CU 200, IO 50, IO 101, controlador de carga, interruptores de nivel) según la complejidad de tu instalación .
- Compatibilidad Garantizada: Te ayudamos a seleccionar el panel solar adecuado (tensión y potencia) para optimizar el rendimiento de la bomba.
- Garantía y Soporte Post-Venta: Respaldado por la garantía estándar de Grundfos (24 meses desde la puesta en marcha / 30 meses desde fabricación) . Contamos con técnicos capacitados en equipos Grundfos para resolver cualquier duda durante la instalación o el uso del equipo.
¿Necesitas extraer el máximo caudal posible desde un pozo de 3 pulgadas con energía solar? La Bomba Grundfos SQFlex 11 SQF-2 es la solución profesional que estabas buscando. Contáctanos y te asesoramos para diseñar el sistema de bombeo solar a medida para tu pozo.
